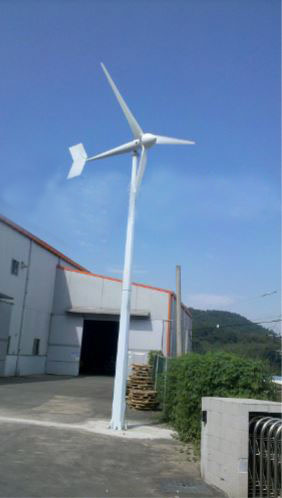

3kW TURBINA DE VIENTO DE CONEXION EN RED

DATOS TÉCNICOS

GENERADOR

Potencia máxima: 4500 W
Voltaje de salida: 220 V
Arranque la velocidad del viento: 3 (m / s)
Velocidad de trabajo: 3-30 (m / s)
Velocidad del viento de seguridad: 50 (m / s)
Material de la carcasa del generador: hierro fundido a presión.

PALAS

Material de las palas: FRP Lay-up a mano
Número de palas: 3 piezas
Diámetro de las palas: 5,0 M

TORRE DE SUJECIÓN CON ALAMBRE

Altura del poste: 8 m
Espesor: 6 mm
Diámetro de la torre: 133 (mm)
Brida: 150 * 150 * 10 (mm)
Secciones de la torre: 2
Material: tubo de acero Q235
Tratamiento superficial: pintura contra la descomposición.

CÚPULA

Material de la cúpula: FRP Lay-up a mano

CONTROLADOR DE TURBINA EN RED

Potencia del aerogenerador equipado (W): 3,5Kw
Modo de funcionamiento: continuo
Función: conmutación, control
Entorno operativo: temperatura -10 ～ 40 ℃,
humedad≤80%
Voltaje de descarga PWM （DCV）: ≥380V
Voltaje de freno 1 （DCV）: 410 ± 5V
Tiempo de retardo de parada （min）: 10-20 minutos
Indicador de baja tensión（V）: ≤200V
Fusible de descarga PWM (A): 6A
Fusible de salida DC (A): 10A

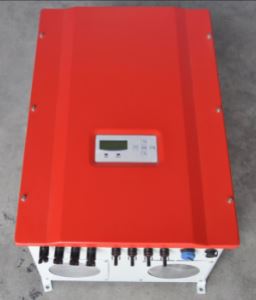

INVERTER DE CONEXIÓN A RED

Tipo: BNWG-3KD
capacidad nominal: 3 KW
Potencia de salida de CA nominal: 3KW
Max. Potencia de salida CA: 3.6KW
Rango de voltaje de CA de permiso (nominal): 220 V ±
15%
Rango de voltaje de CA de permiso (máximo): 220 V ±
20%
Modo de aislamiento: transformador de baja frecuencia
Potencia de turbina eólica recomendada: 3KW

Max. Voltaje de circuito abierto: 450 V
Rango MPPT: 180 ~ 450VDC
Max. corriente de entrada: 15A
Modo de conexión de la placa de la batería: terminales de
enchufe directo a prueba de agua
Max. eficiencia: 94%
Eficiencia en Europa: 92%
Voltaje de la red de rango operativo (monofásico):180~
265WC
Frecuencia de servicio de rango de funcionamiento: 50 HZ
± 2% y 60 HZ ± 2%
Distorsión armónica total (THD): <3%
Factor de potencia: ≥0,99
Interfaces de comunicación: RS485 / RS232
Propiedades de aislamiento eléctrico: 1500Wc, 1 minuto
Entorno de funcionamiento Temperatura: -25 ~ + 60 ℃
Entorno de funcionamiento Humedad: 0 ~ 100%
Protección: Protección para la conexión de entrada
contraria, falta de voltaje de entrada, sobrecarga de
salida, cortocircuito de salida y sobrecalentamiento.
Modo de enfriamiento: ventoso
Ruidoso: <40dB
Clase a prueba de agua y polvo: IP20 （interior） 、 IP65
（exterior）
Dimensión (L × W × H mm): 350 * 200 * 500
Peso （kg）: 45

TABLERO DE COLA

PLUMA DE COLA

Material: placa de acero Q235
Tratamiento superficial: pintura contra la descomposición.

CABLES

Dim (cobre): Φ4mm 13m
Material: cobre y PVC

Base, alambre, herramienta de apriete de alambre, anclajes de base, anclajes de alambre, tuerca, arandela y perno adecuados para la instalación.

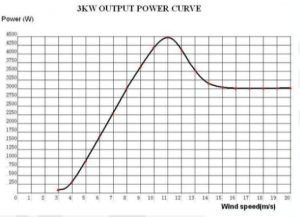

CURVA DE POTENCIA DEL GENERADOR
