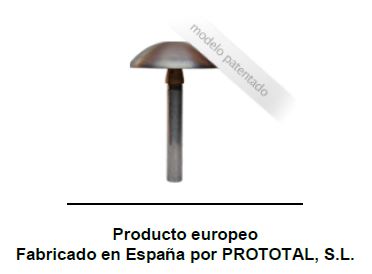

CORRECTOR DE CAMPO DE PROTOTAL

Producto europeo Fabricado en España por PROTOTAL, S.L.

Descripción del equipo
Elemento de protección primaria complementario del Pararrayos Inhibidor de PROTOTAL®, que protege contra el “efecto punta” y además amplía y refuerza la acción protectora.

Componentes
Cabezal de aluminio y pieza de acoplamiento de latón roscado. No contiene ningún tipo de electrónica ni materiales pesados o radioactivos.
Calidad patentada
Para preservar la calidad y la autenticidad de los productos PROTOTAL®, se solicitaron y obtuvieron las correspondientes patentes en la Oficina Española de Patentes y Marcas.
Características esenciales
Aleaciones de moldeo L-2520-60

Composición química
Elemento Si Fe Cu Mn Mg Ni Zn Tl Pb Sn
Mínimo 11,00
Máximo 13,50 0,3 0,1 0,2 0,1 0,1 0,1 0,1 0,1 0,05
Otros elementos: máximo 0,2

Propiedades físicas
Peso específico Kp/dm2:. . . 2,65
Coef. Dilatación por °C 20-100 °C:. . 20×10-6
Contracción lineal % :. . . 1,1
Conduct. Térmica W/(cm.°C :. . 1,46 – 1,67
Conduct. Eléctrica m/(W mm2):. . 20-23
Interval. de solidific. °C :. . . 575-585
Módulo elástico N/mm2:. . . 75.000

Características mecánicas
Tipo de moldeo R min. E mín. A mín. Dureza Brinell N/mm2 N/mm2 % N/mm2
Arena 160 80 5 55
Coquilla 170 90 6 60
1 N/mm2 = 1 Mpa = 0,102Kp/mm2
Equivalencias
UNE:. . . 38,252 1ª R L-2520
ISO:. . . ISO/R 164 ALSI12
DIN:. . . 1725/2 G-ALSI12
AFNOR:. . NF A 57-702 AS13
UNI:. . . UNI 4514 G-ALSI13
AA:. . . . . . A 413-2
BS:. . . BS.1490 LM-6

Función del Corrector de Campo de PROTOTAL
Ha sido especialmente diseñado para reforzar el comportamiento del sistema del pararrayos Inhibidor cuando es necesario, y puntualmente para amortiguar la agresividad de aquellos elementos exteriores que pueden incentivar la caída del rayo por el llamado “efecto punta”, sobre todo en chimeneas, antenas y estructuras puntiagudas.
Elementos superiores del Corrector de Campo de PROTOTAL
– Semiesfera de aluminio fundido calidad AlSi12, de forma cóncava y hueca en su interior.
– Pieza de anclaje de latón roscado.
Montaje del Corrector de Campo de PROTOTAL
– Cada pieza de anclaje de latón va provista de unos tornillos Allen de acero inoxidable, para fijar el cable así como el Corrector de Campo al mástil.
Dimensiones y peso del Corrector de Campo de PROTOTAL
– Diámetro semiesfera: 20 cm.
– Peso: 1,75 kg
